執行元件TN系列雙軸氣缸
技術參數

訂貨型號


技術參數

內徑1016202532
動作型式復動型
工作介質空氣(經40um過濾的潔凈空氣)
使用壓力0.1~0.9Mpa(1~9kgf/cm2)
保證耐壓力1.35Mpa(13.5kgf/cm2)
使用溫度-5~60℃(未凍結)
緩沖型式緩沖控緩沖
接管口徑M5×0.8G1/8"
本體材質鋁合金


感應開關的選擇

內徑標準行程最大行程容許行程感應開關
1010 20 30 40 50 60 7070100CS1-G
1610 20 30 40 50 60 70 80 90 100 125 150150200
2010 20 30 40 50 60 70 80 90 100 125 150150200
2510 20 30 40 50 60 70 80 90 100 125 150150200
321020 30 40 50 60 70 80 90 100 125 150150200

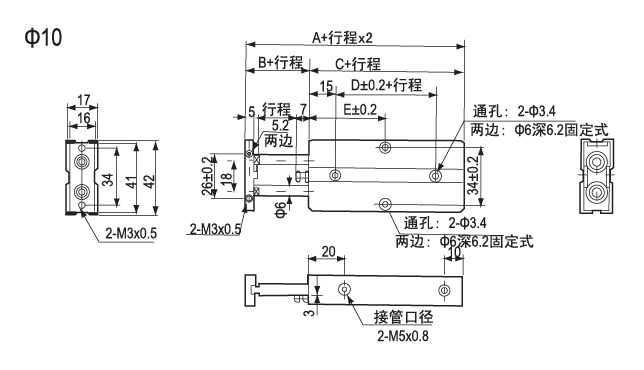

外型尺寸


內徑 (mm)ABCD行程 ≤10203040506070
1058124610E30303540455055


內徑 (mm)ABCD行程≤102030405060708090100125150
10108307835E45505560657075808595102.5115

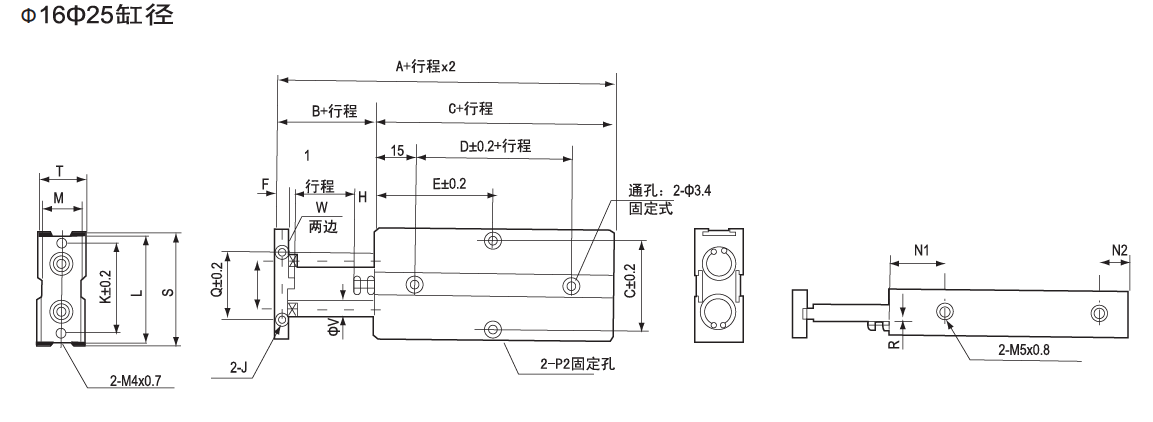

內徑ABCD行程≤102030405060708090100125150FGHI
1668155320E3035404550556065707587.510084766
2078205820E3535404550556065707587.5100105599
2581196230E4040455055606570758092.5100106688


內徑JKLMN1N2P1P2QRSTVW
16M4x0.7 深54753202210兩邊:Φ7.5深7.2mm通孔Φ5兩邊:Φ8深4.4mm通孔Φ4.5344542186.2
2055612425124466225108.2
25667229301256773301210.2

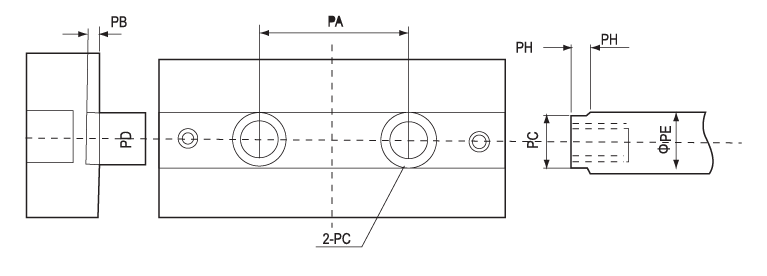

內徑PAPBPCPDPEPFPGPH
10180.5Φ6.2深3.5mm通孔Φ3.55.2635.2M3×0.5 深 5mm
16241Φ7.8深4.6mm通孔Φ4.56.2836.2M4×0.7 深 6mm
20281Φ11深6.8mm通孔Φ6.58.21038.2M6×1 深 8mm
25341Φ11深6.8mm通孔Φ6.510.512310.5M6×1 深 8mm
32422Φ17深12mm通孔Φ10.51416314M10×1.5 深 1mm
